軸徑 | 軸承型號及近似重量 | 外形尺寸 | 基本額定負荷 | 極限轉速 | 安裝尺寸 | ||||||||||

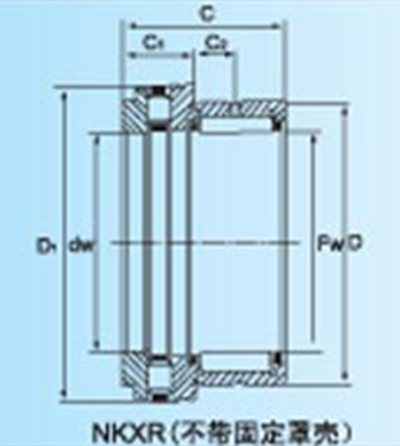

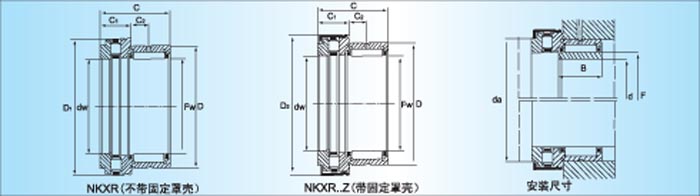

不帶固定罩殼 | 重量 | 帶固定罩殼 | 重量 | Fw | D | C | C1 | dw | 徑向 | 軸向 | 油潤滑 | da | |||
mm | g | g | mm | 動 | 靜 | 動 | 靜 | ||||||||
15 | NKXR15 | 42 | NKXR15 Z | 45 | 15 | 24 | 23 | 9 | 15 | 9670 | 9850 | 10900 | 24500 | 11000 | 23.7 |
17 | NKXR17 | 50 | NKXR17 Z | 53 | 17 | 26 | 25 | 9 | 17 | 9860 | 13800 | 12800 | 32800 | 10000 | 25.7 |
20 | NKXR20 | 80 | NKXR20 Z | 84 | 20 | 30 | 30 | 10 | 20 | 12000 | 20500 | 20900 | 50600 | 8500 | 30.7 |
25 | NKXR25 | 120 | NKXR25 Z | 125 | 25 | 37 | 30 | 11 | 25 | 14500 | 29500 | 31500 | 73500 | 7000 | 37.7 |
30 | NKXR30 | 135 | NKXR30 Z | 141 | 30 | 42 | 30 | 11 | 30 | 19600 | 32500 | 32800 | 82500 | 6000 | 4.7 |
35 | NKXR35 | 157 | NKXR35 Z | 165 | 35 | 47 | 30 | 12 | 35 | 20500 | 39600 | 36800 | 96000 | 5500 | 47.7 |
40 | NKXR40 | 204 | NKXR40 Z | 214 | 40 | 52 | 32 | 13 | 40 | 22300 | 44500 | 54000 | 139000 | 4800 | 55.7 |
45 | NKXR45 | 244 | NKXR45 Z | 260 | 45 | 58 | 32 | 14 | 45 | 24500 | 50980 | 57500 | 148000 | 4400 | 60.69 |
50 | NKXR50 | 268 | NKXR50 Z | 288 | 50 | 62 | 35 | 14 | 50 | 34800 | 70800 | 60500 | 169000 | 4000 | 65.5 |
軸向保持架由塑料制成，允許工作溫度：120℃連續，180℃短期。
1) 最小的軸向負荷，F(xiàn)a＝Cr（軸向）的1%到2%。
2) 脂潤滑極限轉速為表列數值的25%。
3) 內圈和止動環必須分別訂購。
