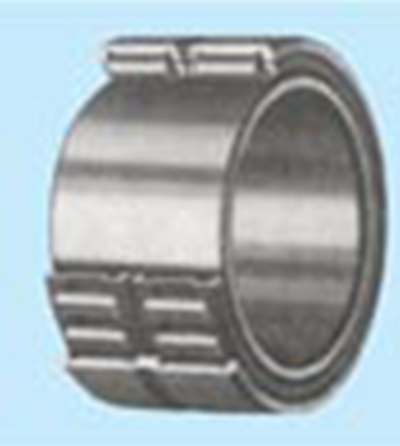

HSB－實體套圈滾針軸承是一種斷面高度小承載能力大的軸承。由于外圈硬度高，即使是輕合金軸承座，也可以應用自如。這種軸承可提供公制及英制二個系列的產品，各系列都有帶保持架、滿針型及密封型三種結構。此外，實體套圈滾針軸承可分帶內圈或不帶內圈二種，不帶內圈者以心軸作為滾道面，使體積變得更小。

結構

帶擋邊的滾針軸承

HSB-實體套圈滾針軸承的擋邊在外圈上，可能是固定擋邊，也可能是彈簧鎖圈。如果心軸的滾道是經過淬火并磨削加工制成，則可以拆卸的內圈就可以取消。一般情況下NKI、NKIS、NA48、NA49系列的滾針軸承有一列滾針，NA69系列的軸承，凡孔徑在32mm以上有兩列滾針。外圈上的油槽和油孔使HSB-滾針軸承加潤滑油更加方便。僅有NKI、NK系列小尺寸規格NK19/16、NK12/16以下的軸承沒有油槽和油孔。NA49系列的軸承在內圈上有一個油孔。NA49系列的HSB-滾針軸承有單面密封的(RS)，也有雙面密封的(2RS)。

無擋邊滾針軸承

HSB-無擋邊滾針軸承NAO系列，其滾針保持架組件比軸承外圈略窄一些。這樣，在軸承裝入后滾針組件就可以自由移動。滾針組的軸向引導要求側面有定位面。寬系列的滾針軸承外圈有一條油槽，一個油孔，并有兩列滾針組。窄系列的有一列滾針組件，沒有油槽和油孔。

無內圈的滾針軸承

無內圈的滾針軸承NK、NKS、RNA48、RNA49、RNA69、RNAO系列，其滾針直接在經淬火并磨削的軸上滾動。無內圈滾針軸承結構緊湊。如果軸經磨加工將提高整個軸承的回轉精度。無擋邊和無內圈的滾針軸承RNAO，其外圈和滾針組不能互換。

單面和雙面密封的滾針軸承

密封的滾針軸承是采用鋰基脂填充的。為使軸向移動時密封更好地發揮作用，內圈不設引導斜面，并且比外圈高出1mm。普通密封軸承使用的溫度范圍為-30℃-120℃。

內圈

IR系列內圈是經淬硬和精密加工而成。標準級內圈的尺寸公差和幾何精度符合P0級精度。在使用HSB滾針軸承時，選用HSB－內圈可使軸承在裝配后達到正常的工作游隙。

徑向游隙及安裝

HSB滾針軸承標準游隙為CO組。如有特殊需要，也可提供C2、C3及C4組游隙。并聯安裝HSB滾針軸承時，應具有相同的徑向游隙，以便使負荷均勻分布。

一般情況下，在安裝滾針軸承時都用緊配合，以便薄壁套圈可以得到較好的支承。負荷越大，選取的配合也應越大，尤其是當需要考慮存在沖擊載荷時。另外還需要考慮配合材料及溫差。
